螺旋波紋管要掌握的正確的學習方法
摘 要：螺旋波紋鋼管的管與管之間連接一般多采用環狀波紋抱箍連接管件，但這種連接方法需要將管端頭的螺旋波紋改軋成環狀波紋，增加改形工序雖然滿足了與壓有環狀波紋抱箍連接管件相匹配的要求，但是改形工序需要先平復螺旋波紋再壓制環狀波紋，螺旋波紋鋼管端頭管壁重復壓制的結果，破壞了管壁材料熱鍍鋅鋼帶的防腐層，致使螺旋波紋鋼管耐腐蝕性能降低；本文借助TRIZ理論中的ARIZ算法，闡述了擴展螺旋波紋鋼管連接方法的途徑。
關鍵詞：環狀波紋抱箍；ARIZ；擴展；螺旋波紋鋼管；連接方法；途徑
1 引言
TRIZ解決問題一個重要的步驟就是將領域問題轉化為TRIZ標準問題，在實際應用中，一個領域問題解決的困難程度取決于對該問題描述的標準化程度，描述得越清楚，問題的標準化程度越高，問題就越容易解決，創新問題的求解過程就是對問題的不斷描述和不斷向標準化靠近的進程。
ARIZ的基本思路是解決發明問題的完整算法，以一套連續過程的程序，針對非標準問題采用步步緊逼的方法，巧妙地將一個狀況模糊的原始發明問題轉化為一個簡單的問題模型，并構想其理想解。其目的是在TRIZ現有工具基礎上組成系統的問題解決流程，包括問題分析、矛盾確定、方案解評價、解決方法改進等幾大部分，涵蓋了問題解決的全過程，是TRIZ中最強有力的工具。
2 初步分析算法
ARIZ采用一套邏輯過程逐步將初始問題程式化，將一個狀況模糊的原始發明問題轉化為一個標準問題，特別強調矛盾與理想解和程式化，一方面技術系統向著理想解的方向進化，另一方面如果一個技術問題存在矛盾需要克服，該問題就變成了一個發明問題。應用ARIZ取得成功的關鍵在于沒有理解問題的本質前，要不斷地對問題進行細化，一直到確定了物理矛盾。依據這種結構和規則形成具有一系列步驟的程序。
1）不使用專業術語的條件下，描述當前系統的組成。
2）找到問題“什么是所提出問題的最終目標？”的準確答案。
3）確定在哪一系統解決問題，是初始系統還是“變化”系統，建議從問題最小化開始解決。
4）最理想情況下想要獲得什么？在這一步驟中需表述出解決方案的最終理想解，最終理想解在于系統自身或其部分保證實現目標，回答這個問題時一定要強調“自身”。
5）在初步分析的這一步驟中應確定：障礙是什么？沖突的實質是什么？什么妨礙獲取最終理想解？
6）需要確定：科學或技術上論據充分的具體原因是什么？系統或其他組成部分的什么性能妨礙實現最終理想解？
7）確定在何種條件下障礙會消失。
8）如果未能成功地找到問題的解決方案，那么，首先建議再次檢查算法步驟的表述，從第二步驟開始，在必要時重新制定所提出問題要實現的最終目標，甚至對系統的其它元件提出最終理想解。如果還是沒有找到解決方案，那么轉到下一步。
3 問題描述

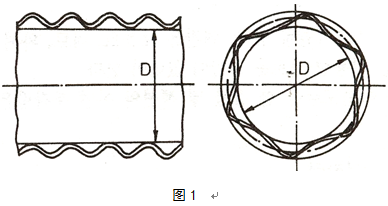

以熱鍍鋅鋼帶制做的排水用螺旋波紋鋼管具有耐腐蝕、環剛度高、成本低、生產效率高等特點，但由于管壁呈螺旋波紋結構，管端口處形成非等圓的閉合曲線狀，該怎樣密封與固定？如圖1所示。

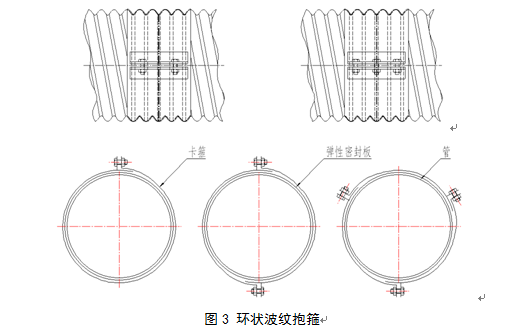

目前，螺旋波紋鋼管的管和管之間連接大多采用環狀波紋抱箍連接管件，這種環狀波紋抱箍連接管件由帶有鎖緊件的環狀波紋抱箍套和密封墊板（聚乙烯發泡板）組成，如圖3所示。使用時，先在螺旋波紋鋼管接口處包覆聚乙烯發泡板，再用軋有環狀波紋的抱箍鎖緊。這種連接方式需先將螺旋波紋鋼管的端頭由螺旋狀波紋改軋成環狀波紋，如圖2所示。管端頭二次輥壓改形其不足是，增加改形工序需要增添螺旋波紋鋼管端頭改形機，致使管加工設備復雜化；增加改形工序引起耗電上升，致使管制做成本提高；增加改形工序雖然滿足了與軋有環狀波紋抱箍連接管件相匹配的要求，但是改形工序需要先平復螺旋波紋再軋制環狀波紋，螺旋波紋鋼管端頭管壁重復軋制的結果，破壞了管壁材料熱鍍鋅鋼帶的防腐層，致使螺旋波紋鋼管耐腐蝕性能降低。
4 解決方案簡述
1）系統組成：兩根以上待連接的管、連接組件、鋪設環境。
2）提出問題的最終目的：將單根的管連接成管道。
3）在給定的系統內解決問題。
4）最終理想解：系統自身實現管材連接。
5）障礙是什么？沖突的實質是什么？什么妨礙獲取最終理想解？障礙原因是兩管端頭對口處形成非等圓的閉合曲線狀，難以實現密封連接。
6）阻礙應用科學或技術的具體原因是什么？（為什么阻礙）管壁呈螺旋波紋結構。
7）在任何條件下障礙消失？可以看出，如果引入X物資，那么障礙就能消失。產生需要引入X物資的新問題，但怎么實現呢？
5 借助ARIZ擴展螺旋波紋鋼管連接方法的途徑
5.1問題分析
螺旋波紋鋼管在管溝中鋪設時，兩管端頭對口處形成非等圓的閉合曲線，連接時難以密封管內的污水形成滲漏；通常的做法是將管端頭螺旋狀波紋在專門的設備上二次輥軋為環狀波紋，使兩管端頭對口處形成等圓的閉合曲線，容易密封管內的污水杜絕滲漏，但管端頭二次輥軋傷害了鍍鋅層，致使管的耐腐蝕性能降低，影響使用壽命。
5.2尋找發明算法的解決方法
借助ARIZ擴展問題解決方案的尋找，初步分析問題表明，由于管的螺旋波紋結構，難于密封；尋找在不改變管端頭螺旋波紋結構狀態下實現管的密封連接途徑。
5.2.1分析問題
1）記錄問題最小化條件和技術矛盾
管材連接的技術系統包括待連接的兩根管、用于連接的組件。技術系統初步分析表明，管材用于連接的部分是管端頭，管端頭波紋形狀的存在影響連接功能的完成，所以管端頭波紋形狀也是技術系統的組成部分。技術系統準確組成部分應該是管、管端頭波紋形狀和連接組件。
根據系統完備性法則分析系統元件，矛盾通常發生在工具元件對產品元件的作用過程中，需要重點分析工具元件的有用和有害作用。
表述制品與工具的沖突。產品：污水；工具：連接組件。
技術矛盾1：如果為環狀波紋的連接組件，那么組件連接不漏污水，但管端頭二次輥壓會破壞防腐層。
技術矛盾2：如果為螺旋狀波紋的連接組件，那么組件連接會滲漏污水，但管端頭不增加二次輥壓不會破壞防腐層。
2）組建沖突流程圖

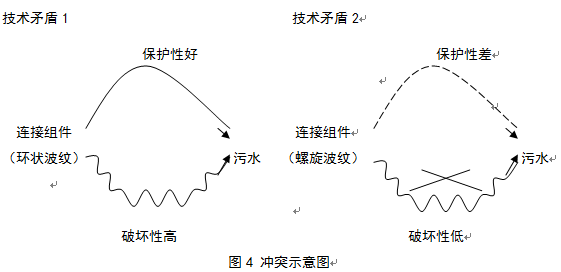

沖突流程圖的典型方案：如圖4所示。
3）通過指出元件極限狀態來強化沖突
我們考慮在技術矛盾2中，用“無波紋”代替“螺旋波紋”。

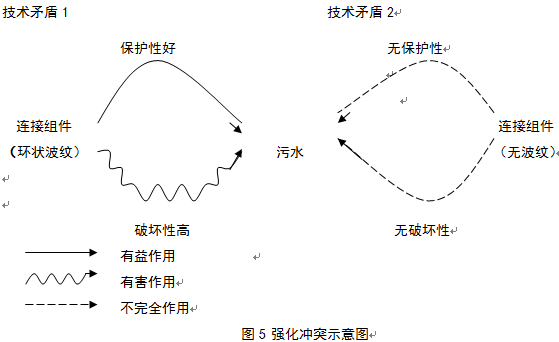

強化沖突示意圖，如圖5所示。
4）記錄帶有強化沖突、指出沖突并引入X元素的問題模型
給定無波紋的連接組件、管道中的污水。
帶有無波紋的連接組件對管端頭無破壞性，但連接時不保護污水密封性能差。必須找到對管端頭無破壞性的同時消除密封性能差的可能性的X－元素。
5.2.2分析問題模型
1）確定操作區間
操作區間是問題模型中所表述沖突的產生區域。因此，我們可以通過改變系統的物理－化學參數來應用滿足矛盾要求的方法。
典型方案：我們分析其中一個方法（36.相變法）
“相變法”運用物態轉換（如改變體積、釋放或吸收熱量等）。
這種方法使我們產生思路：連接組件的阻水防滲漏性能應該是具有相變的X－元素。

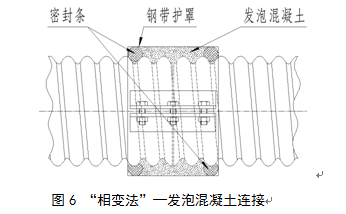

解決方案：具有帶X－元素的連接組件，X－元素是發泡混凝土，將發泡混凝土注入由鋼帶護罩和管外壁形成的環狀封閉腔室內，發泡混凝土填滿管端頭的螺旋波紋空間，隨時間和溫度變化逐漸轉為固體狀態，達到阻水防滲漏功能，實現管的密封連接。如圖6所示。
解決方案沒有完全解決所提出的問題，密封性能得到解決，但連接的牢固性稍差，況且連接工序復雜。我們繼續尋找解決的方案。
2）確定操作時間
操作時間是對操作區間問題模型所表述矛盾要求的時間間隔。因而我們可以依靠向超系統或子系統的轉變來應用消除矛盾法。假設這一步驟沒有找到解決方案。
3）確定物－場資源
（1）連接工具的物－場資源：
◆ 管箍套材料；
◆ 形狀；
◆ 聚乙烯發泡板。
（2）制品的物－場資源：
◆污水；
◆污水的壓力；
◆污水的化學性質。
（3）連接系統的物－場資源：
◆ 待連接的管；
◆ 連接組件。
（4）連接系統外的物－場資源：
◆ 鋼材
◆ 管溝環境
5.2.3確定最終理想解和物理矛盾
1）最終理想解1
X－元素在不會引起有害現象（操作區間及操作時間內密封的同時不允許破壞防腐層）的同時，絕對不能使系統復雜化。
2）利用物－場資源來強化表述最終理想解1
應用ARIZ解決問題時，應表述并記錄最終理想解1的全部強化表述。指出一類資源即可記錄一種表述，所以表述的數量與所揭示的物－場資源數量相等。
（1）應用系統的物－場資源
◆ 在操作時間和操作區間內，用管自身做連接組件材料。

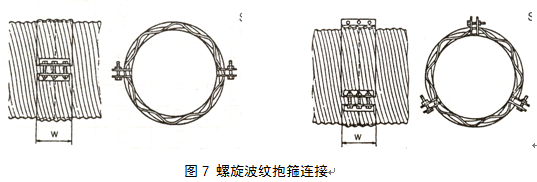

解決方案：螺旋波紋管箍。將同口徑的螺旋波紋鋼管截?cái)喑蛇B接長度，延軸向分割成兩片或三片，焊接緊固件制做成螺旋狀波紋管箍，加密封墊板緊固后實現連接。如圖7所示。
（2）應用連接工具的物－場資源
◆在操作區間操作時間內，用聚乙烯發泡板實現連接和密封。

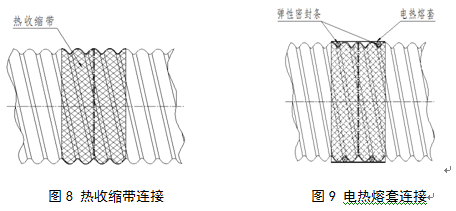

解決方案：聚乙烯熱收縮帶。將聚乙烯發泡板改為聚乙烯帶，密封同時增加了固定功能，實現管的連接。應用技術為聚乙烯帶內面涂膠使之與管熱熔粘合實現密封，在內嵌入增強玻璃纖維長絲和聚乙烯絲，輻射后制作成聚乙烯熱收縮帶，包覆加熱后，恢復原長度，實現抱緊和密封。如圖8所示。
◆在操作區間操作時間內，用抱箍套自身連接并密封。
解決的方案：電熱熔套管。具有熱收縮功能的“抱箍套”——電熱熔套管。應用技術為電熱熔套管內嵌有加熱電阻絲和內層熱熔膠，包覆緊固后通電加熱，冷卻后實現管的密封連接。如圖9所示。
管與連接組件較好地連接和密封，但是解決方案未完全解決所提出的問題，我們繼續尋找解決方案。
5.2.3開發和應用物－場資源
應用資源物質的混合物解決問題的可能性，資源物質的混合物：
◆ 鋼材
◆ 螺旋波紋鋼管
◆ 抱箍套
◆ 密封板

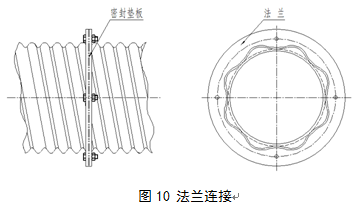

1）解決方案：法蘭連接。X－元素是資源物資的混合物不等邊角鋼，用不等邊角鋼制做法蘭替代抱箍套焊接在螺旋波紋鋼管端頭，連接時加聚乙烯發泡板用螺絲緊固，實現連接和密封。如圖10所示。

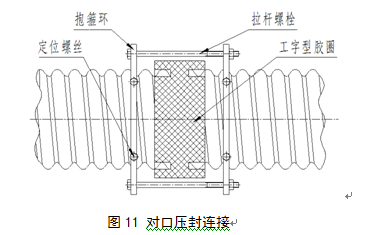

2）解決方案：對口壓封連接。X－元素是資源物質的混合物抱箍環，將抱箍套分割為兩個抱箍環，連接時在管對口處加“工”字形膠圈后鎖緊拉桿螺栓，實現連接和密封。如圖11所示。
5.2.4 宏觀物理矛盾
最終理想解1是不應該有抱箍套，要知道抱箍套是不能完成密封的；但又應該有抱箍套，未完成自身功能，只是這個功能與“常規抱箍套”的功能相反。
5.2.5 微觀物理矛盾
為了密封管端頭結構不應該是螺旋波紋，為了實現自身連接管端頭結構又應該是螺旋波紋。
答案出現，應該有這樣一種抱箍套，它應該是利用管端頭的螺旋波紋結構以實現自身旋緊的螺紋抱箍套。
5.2.6最終理想解——管（螺旋波紋結構）自身實現連接
最終理想解1，X－元素在不會引起有害現象（操作區間及操作時間內密封的同時不允許破壞防腐層）的同時，絕對不能使系統復雜化。
管材在管溝中鋪設，在沒有連接時，系統組成只有待連接的管、周圍環境（管溝、土）。

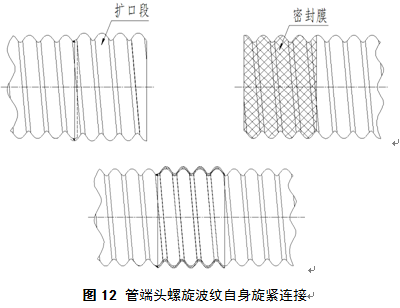

解決方案：管端頭螺旋波紋自身旋緊連接。系統物資螺旋波紋鋼管，應用技術為管的一端進行擴口作為螺母，管另一端作螺栓；也可以在管的一端預先焊接一截大徑管作為螺母，管另一端作螺栓；利用管自身的螺旋波紋，以螺紋方式旋入，旋緊后實現密封連接。X－元素為螺旋波紋間包覆的密封膜。如圖12所示。
6 結論
根據在螺旋波紋鋼管連接工作中所揭示的缺點，完善螺旋波紋鋼管連接的問題表述為：由于管壁呈螺旋波紋結構，管連接對口處形成非等圓閉合曲線狀，連接時阻水防滲漏性能差，該怎樣密封與連接？
借助ARIZ分析這個問題后，給出了增加螺旋波紋鋼管連接方法的7個途徑，其中螺旋波紋管箍、熱收縮帶、電熱熔帶、法蘭4個作為實例給出，利用分離法--對口壓封連接、利用相變法—發泡混凝土連接（已獲得授權證書）的解決途徑達到了方案目標，管端頭螺旋波紋自身旋緊連接方法的解決途徑已超出方案目標的要求。
